溫度計原理及結構介紹

1.溫度計原理和結構

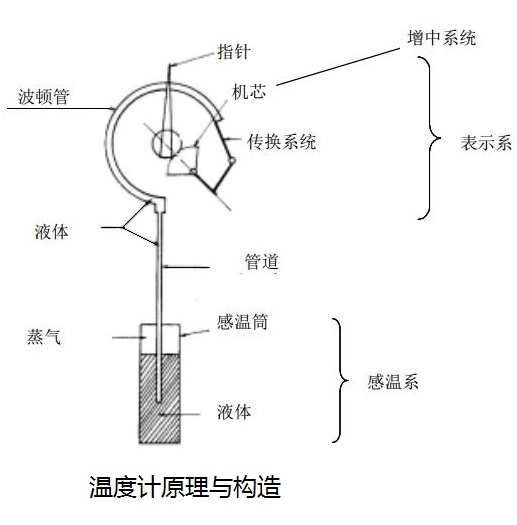

(蒸汽壓公式溫度計)
[/k0/]由溫度傳感部分、導管部分和顯示部分組成。感溫筒內充滿低溫揮發性液體及其蒸氣。當溫度感測部分周圍的溫度改變時，低溫揮發性液體的飽和蒸汽壓改變，波頓管內的壓力也通過導管改變。波頓管的偏轉由傳導結構和放大裝置以相等的偏轉放大，溫度由指針顯示在刻度板上。
指示部分由指針和觸針接觸，并設有一個或兩個電接點閉合回路。電接點環路配有手動復位zui高指針，該指針隨著溫度上升而上升，當溫度下降時保持不動，從而指示zui高溫。
(填充壓力類型溫度計)該溫度計由溫度傳感部分、導管部分和顯示部分組成。溫度傳感管、導管和波頓管填充有有機液體。當溫度感測部分周圍的溫度變化時，溫度感測管中的液體膨脹和收縮，并且壓力變化通過導管傳遞到波頓管的內部。波頓管因其內部壓力的變化而移位，溫度由刻度盤上的指針直接指示。凸輪與指針一起安裝在波頓管的末端，并且配置了由凸輪啟動的微動開關形式的電接點電路。

2.溫度計使用說明
溫度計
溫度計的內部充滿液體或氣體。如果導管部分破裂，溫度傳感部分破裂，內部的液體和氣體將會泄漏，使
儀表無法工作。此外，標記部分由精密部分組成。如果標記部分受到異常振動和沖擊，標記內容會有錯誤，甚至造成溫度計損壞，應給出足夠的意見。攜帶溫度計時，請務必一起攜帶溫度計。在運輸過程中，如果導管下垂和脫落，或者便攜式導管的實際顯示部分處于懸掛狀態，則應避免使用。

3。溫度計安裝說明
1) 溫度計對于表面安裝，使用安裝螺栓并用連接的防震橡膠牢固安裝。
如果是嵌入式的，應通過溫度傳感部分的面板孔安裝。此時，導管不能從指示部分移除。標記部分應盡可能安裝在振動較小或環境溫度低于65℃的地方。
2)安裝感溫部件時，應將整個氣缸埋在側溫體內(金屬、油、各種液體、氣體等)。)。
3)為了防止導向鎖在使用過程中浮動，導向鎖以適當的間隔固定，延伸的導管在盤繞后固定在適當的位置。導向
管與標記部分和感溫部分連接，因為它是傳送感溫筒內蒸汽壓力的重要管道。它由非常細的管子制成，必須避免半徑小于30毫米的切割、扭曲和極端彎曲。導管部位周圍的溫度平均不應超過75℃。此外，即使它是一個部分，它也不應該超過嘴高溫的規模。
4)蒸汽壓公式溫度計。指示部分和溫度感測部分的安裝位置之間的高度差由標記h指示，該標記在指示部分的表面或背面
表面上指示。h以指示部分為基礎，感溫部分在上部用符號+表示，在下部用符號-表示，因此應首先確定
的相關尺寸，安裝尺寸為& plusmn安裝在1000毫米以內。
5)與接線端子的連接應與壓接端子牢固連接。

4。溫度計觸針的設置
觸針可以在標尺的整個范圍內設置。更改設置位置時，請關閉接觸電路的電源，并按照以下
操作。

(蒸汽壓力類型溫度計)
<內部設置類型>
拆下溫度計前面的蓋板和透視板，嘗試從根部拿起接觸銷，并將其輕輕移動到指定位置。此時，避免手指
提示、工具等。防止弄臟刻度板和灰塵進入儀表內部。
<外部設置>
用觸點溫度計，輕輕旋轉溫度計前面透視板中心露出的調節旋鈕，將接觸銷移動到
要求的位置。此時，較大指針將一起旋轉，這是正常的。
(填充壓力型溫度計)
①拆下蓋板的固定螺釘(6個螺釘)，并拆下蓋板和透視板。
②用一只手按住固定板以防轉動，并用螺絲刀松開固定螺釘。
但不要拆下螺釘。應特別注意不要松開設置盤中心的黑色螺釘。
③用一只手按住設置板，防止其旋轉。用另一只手的手指沿著凹槽移動定位螺釘。紅色設置用于設定
的溫度，然后固定設定螺釘。
④將透視板和蓋板恢復成一體，并擰緊螺釘。
